Kumpulan Berbagai Direktori Pada Linux Beserta Penjelasannya

­­DIRECTORY LINUX

Direktori root Linux memiliki beberapa direktori yang merupakan standar direktori pada banyak distro Linux. Direktori-direktori tersebut antara lain:

bin
Berisi file-file binary standar yang dapat digunakan oleh seluruh user baik user biasa maupun super user

boot
Berisi file-file yang digunakan untuk booting Linux termasuk kernel image

dev
Berisi file system khusus yang merupakan refleksi device hardware yang dikenali dan digunakan sistem

etc
Berisi file-file konfigurasi sistem, biasanya hanya boleh diakses oleh super user

home
Berisi direktori-direktori yang merupakan direktori home untuk user biasa dan aplikasi tertentu

lib
Berisi file-file library yang digunakan untuk mendukung kerja kernel Linux

mnt
Direktori khusus yang disediakan untuk mounting (mengaitkan) device disk storage ke sistem dalam bentuk direktori

proc
Berisi file system khusus yang menunjukkan data-data kernel setiap saat

root
Direktori home untuk user root (user khusus dengan priviledges hampir tak terbatas)

sbin
Sama seperti direktori bin, tetapi hanya root yang dapat menggunakan binary-binary tersebut

tmp
Berisi file-file sementara yang dibutuhkan sebuah aplikasi yang sedang berjalan

usr
Berisi library, binary, dokumentasi dan file lainnya hasil instalasi user.

var
Berisi file-file log, mailbox dan data-data aplikasi

Swap

Swap disebut juga sebagai virtual memory yang fungsinya ya sebagai virtual memori

/ – Root direktori yang membentuk basic sistem file. Semua file dan direktori secara logic berada di dalam root direktori ini walaupun dari lokasi yang berbeza.

/bin – Memuatkan program arahan yang merupakan sebahagian dari sistem operasi Linux. Banyak perintah Linux seperti cat, cp, ls, more, dan tar terletak pada /bin.

/boot – Memuatkan Linux Kernel dan file lain yang diperlukan LILO dan GRUB boot manager.

/dev – Memuatkan semua file penting. Linux melakukan semua operasi utama komputer seperti sebuah file yang special. Semua file seperti ini terletak di /dev.

/etc – Memuatkan semua sistem konfigurasi file dan skrip installation pada /etc/rc.d sub direktori.

/home – Direktori Home menyimpan semua direktori home user.

/lib – Memuatkan file library, termasuk modul driver yang dapat diisi pada sistem boot.

/lost+found – Direktori untuk file yang hilang. Semua partition disk memiliki direktori lost+found.

/media – Direktori untuk mounting removable media seperi drive CD-ROM, floopy disk dan zip drive.

/mnt – Direktori untuk mounting file sistem sementara.

/opt – Data – data instal / copy untuk aplikasi opsional .

/proc – Direktori istimewa untuk sistem file virtual. Ia mencakupi informasi mengenai berbagai aspek sistem Linux.

/root – Direktori Home untuk root user.

/sbin – Memuatkan file administration yang dapat diakses seperti mount, shutdown, umount.

/srv – Memuatkan data untuk layanan (HTTP, FTP, etc.) yang ditawarkan oleh sistem.

/sys – Direktori special yang memuatkan informasi mengenai hard disk seperti yang dilihat melalui Linux.

/tmp – Direktori yang digunakan untuk menyimpan data sementara. Isi dari direktori ini dibersihkan setiap kali sistem boot.

/usr – Memuatkan sub direktori untuk pelbagai program seperti sistem X Windows.

/usr/bin – Memuatkan file yang dapat diakses untuk pelbagai perintah Linux yang bukan merupakan sebahagian dari OS Linux.

/usr/include – Memuatkan file – file header dari bahasa program C dan C++.

/usr/lib – Memuatkan file – file library untuk bahasa C dan C++.

/usr/local – Memuatkan data lokal. Ia mengadungi direktori yang sama seperti /usr.

/usr/sbin – Memuatkan perintah – perintah administration.

/usr/share – Memuatkan data yang digunakan oleh banyak user sekaligus, seperti file konfigurasi default, gambar dan dokumen.

/usr/src – Memuatkan source code untuk Linux kernel.

/var – Memuatkan pelbagai sistem file seperti log, direktori mail, print dan lain – lain. Yang sering kali berubah kandungannya.

/var/cache – Area penyimpanan untuk cache data berbagai aplikasi.

/var/lib – Memuatkan informasi tentang status aplikasi – aplikasi yang ada. Aplikasi memodifikasi direktori ini semasa melakukan sesuatu kerja.

/var/lock – Memuatkan file yang dikunci supaya ia hanya boleh diguna oleh satu aplikasi saja.

/var/log – Memuatkan log dari aplikasi yang berbeza.

/var/mail – Memuatkan email pemilik.

/var/opt – Memuatkan data variable untuk pakej yang disimpan di direktori /opt.

/var/run – Memuatkan data yang menjelaskan sistem sejak pertama kali dijalankan.

/var/spool – Memuatkan data yang menunggu untuk diproses.

/var/tmp – Memuatkan file sementara, isi direktori ini tidak dihapus semasa sistem dimatikan.

Mengenal Direktori Apa Saja Pada Linux

Beberapa Direktori Utama pada Linux

Linux mempunyai banyak direktori yang memiliki fungsi dan kegunaan sendiri-sendiri. Semua direktori tersebut terdapat didalam root direktori. Adapun nama dan fungsi direktori tersebut adalah sebagai berikut :

/           : direktori root atau direktori utama atau akar dari semua direktori.

/root     : merupakan direktori asal untuk user root ( superuser / pemegang kekuasaan tertinggi pada     suatu server Linux ).

/boot    : berisi file-file dan informasi yang dibutuhkan dalam proses booting awal. Juga tersimpan image kernel Linux.

/etc      : berisi file-file tambahan yang rata-rata adalah untuk administrasi dan konfigurasi sistem.

/bin      :  berisi file-file perintah untuk semua user dalam bentuk file biner yang dapat langsung dieksekusi.

/sbin    : berisi file-file perintah untuk superuser dan file biner untuk startup sistem.

/var      : berisi file-file variabel ( misalnya spooling untuk sistem, pencetak, mail ) dan juga berisikan file log.

/home  : direktori asal untuk user biasa.

/dev     : berisi file-file perangkat pengendali perangkat keras yang dikenal oleh Linux.

/tmp     : berisi file-file sementara untuk keperluan kompilasi atau segala sesuatu yang membutuhkan tempat sementara.

/usr      : berisi file dan direktori untuk perintah tambahan baik dalam bentuk benir maupun script dan beberapa dokumentasi program dan petunjuk.

/mnt     : direktori tempat mount point untuk filesistem seperti floopy disk, CD-ROM, dll.

SPESIFIKASI KOMPUTER SERVER, SISTEM OPERASI SERVER, DAN APLIKASI APA SAJA YANG DI BUTUHKAN

SPESIFIKASI KOMPUTER SERVER

Server merupakan komputer yang bertugas sebagai pusat controlling akses data dalam sebuah jaringan (Server-Client) misalnya LAN,W-LAN, dan lain-lain. Server bisa mengontrol semua akses PC Client.

Kesimpulannya adalah bahwa pada dasarnya, server dan PC merupakan sama-sama sebuah komputer, hanya saja fungsi, fitur, dan spesifikasi hardwarenya yang berbeda. Ilustrasinya, ketika beberapa PC akan melakukan pertukaran data, maka mereka bisa menaruh dan mengambil data tersebut di komputer server. Karena biasanya spesifikasi komputer server jauh lebih bagus dan besar daripada PC.
B. Spesifikasi Hardware untuk Server
Spesifikasi hardware yang perlu diperhatikan untuk server meliputi Mainboard, jenis dan kecepatan prosesor, kapasitas RAM, kapasitas Hardisk, Kartu Grafis (VGA), dan resolusi monitor.
1 buah unit komputer server direkomendasikan memiliki :
-          Prosesor: Intel Pentium 4/1,8 GHz
-          Memory : 1 GB
-          Hardisk: 40 GB
-          Floppy Disk Drive:  1,44 MB 3,5”
-          CDROM: 52x
-          VGA Card: 64 MB share
-          Monitor : SVGA 15”
-          Keyboard dan Mouse: Serial/PS2
-          Modem/LAN Card:  Internal/10/100 MBps
-          Soundcard: Onboard
-          Speaker/Headset: Multimedia
-          Stabilizer: Denkyu 500 VA
-          Instalasi Software: Windows 2000 Server, Linux, Education for Children, Software standar

• 1 Unit printer
• Hub Switch 6 port

Terdapat pula beberapa macam spesifikasi berdasarkan jenis sistem operasinya, yaitu sebagai berikut.

1. Server ( Ubuntu Server+Squid Proxy Server )

Prosesor Intel Dual Core (2.6 Ghz) TRAY

Mainboard ASUS P5 KPL AM-SE ( Astrindo )

Memory DDR2 V-gen 2 Gb

Harddisk 20 gb SCSI 2 buah ( 2nd dan tergantung stock )

Casing ATX E-Case + 2 FAN CPU

Ethernet/LAN Card tambahan 1 buah

     2.  Mikrotik OS :

Prosesor Intel Pentium 4 (2.4 Ghz) TRAY

Mainboard Amtron P4M945 LM4

Memory DDR2 V-gen 1 Gb

Harddisk Seagate/WDC/Maxtor 40Gb Type IDE

Casing ATX E-Case + 2 FAN CPU

Ethernet/LAN Card tambahan 1 buah

C. Beda Sistem Operasi Server dan PC
Sistem operasi jaringan atau sistem operasi komputer yang dipakai sebagai server dalam jaringan komputer hampir mirip dengan sistem operasi komputer stand alone (PC), bedanya hanya pada sistem operasi jaringan, salah satu komputer harus bertindak sebagai server bagi komputer lainnya. Sistem operasi dalam jaringan disamping berfungsi untuk mengelola sumber daya dirinya sendiri juga untuk mengelola sumber daya komputer lain yang tergabung dalam jaringan.
Sistem operasi harus diinstal ke dalam komputer agar dapat berfungsi dengan baik. Dalam instalasi sistem operasi jaringan terdapat beberapa mode pilihan yang disediakan yaitu berupa mode text dan mode grafik. Instalasi sistem operasi berbasis text merupakan salah satu mode instalasi sistem operasi komputer dengan tampilan text.
Mode text digunakan jika spesifikasi hardware komputer yang akan diinstal mempunyai spesifikasi yang rendah. Metode instalasi berbasis text akan mempercepat proses instalasi Metode instalasi sistem operasi berbasis text sering digunakan untuk mempercepat proses instalasi walaupun dengan tampilan yang kurang menyenangkan. Biasanya untuk spesifikasi komputer yang sederhana dibanding dengan sistem operasinya akan menggunakan metode berbasis text.
D. Contoh Sistem Operasi Server dan PC
Sistem operasi pada server ada berbagai macam, yaitu keluarga Microsoft Windows (Win NT, Win 2000 Server, Win Server 2003), Linux (RedHat, Mandrake, Debian, SUSE, Caldera dll), UNIX, Free BSD, Solaris.
Sedangkan system operasi pada PC seperti DOS, Microsoft Windows, Linux, Unix, Apple Macintosh Operating System, dan lain-lain.
E. Fitur yang terdapat di Sistem Operasi Server yang tidak ada di PC
Sebuah sistem operasi pada server merupakan perangkat lunak yang mengendalikan jaringan dan pesan (misalnya paket) lalulintas dan antrian, control akses oleh beberapa pengguna untuk jaringan sumber daya seperti file, dan untuk menyediakan fungsi-fungsi administrative tertentu, termasuk keamanan.
Bagian atas 5 lapisan dari OSI Reference Model memberikan fondasi yang banyak pada jaringan berbasis system operasi.
Fiturnya antara lain : Dukungan dasar untuk mendukung hardware port. Fitur keamanan seperti otentikasi, otorisasi, login pembatasan, dan control akses. Nama layanan dan layanan direktori. File, mencetak, penyimpanan data, backup, dan replikasi layanan. Akses remote. Sistem Manajemen. Administrasi jaringan dan audit peralatan antar muka grafis. Clustering Capabilities. Serta toleransi kesalahan dan ketersediaan tinggi.

• Spesifikasi dari PC untuk IIS Web Server

1. Intel Pentium 4 processor 2.0 GHz

2. Memori 256 MB

3. Sistem Operasi Windows XP Professional

4. Hardisk minimal

• System dasar  500mb
• Semua tugas 1GB

• Spesifikasi dari PC untuk DNS dan DHCP Server

1. AMD Athlon (tmXP 2100+) 1733 MHz

2. Memori 256MB

3. Sistem Operasi Linux Slackware 9

4. Hardisk minimal

• System dasar  500mb
• Semua tugas 1GB

Berikut adalah beberapa komponen yang perlu di perhatikan dari sisi hardware pada

saat merencanakan pembangunan mail server berbasis Zimbra dengan estimasi

jumlah account sebanyak ± 1000 user :

Processor : Minimal Pentium 4 3 Ghz 64 bit, Rekomendasi Xeon, 64 bit

RAM/Memory : Minimal 4 GB, rekomendasi 8 GB

Harddisk : Double Harddisk, SATA/SCSI/SAS, H/W RAID atau S/W

Gunakan RAID hardware jika ada, skema minimum adalah RAID 1/mirror disk,

dengan opsi RAID-5 jika jumlah harddisk >=3

Network : Dual Network Card Gigabit

Bandwidth : Minimal 128 Kbps dedicated

Selain jumlah account, spesifikasi hardware juga harus mempertimbangkan jumlah

trafik email dan mekanisme akses. Bisa saja jumlah account sedikit namun trafik

email cukup besar/padat dan sebaliknya.

Jika trafik lalu lintas email cukup padat, pertimbangkan untuk memisahkan server,

misalnya memisahkan layanan service untuk anti spam dan anti virus kedalam

server lain.

Jika user mengakses email menggunakan webmail, jumlah memory dan kecepatan

server harus lebih tinggi dibandingkan jika user mengakses email menggunakan

email client. Hal ini karena pada saat mengakses webmail, user menggunakan

resources server.

Sedangkan spesifikasi minimal komputer yang digunakan untuk

database server dari sistem aplikasi lelang proyek pengadaan barang atau jasa

pada Direktorat Jenderal Perhubungan Udara adalah sebagai berikut :

1. Processor Intel CORE TO DUO atau setara

2. Memory 2 GB

3. Harddisk 120 GB 5400 Rpm

4. Harddisk Backup 120 GB 5400 Rpm

5. NIC ( NETWORK INTERFACE CARD )

6. Keyboard

7. Mouse

8. Windows 2000 server

9. MySQL 5.0.20

10. Internet Explorer 6 atau diatasnya

spesifikasi Mail Server:

• Processor Xeon 3 GHz (Single Core atau Multi Core)
• Harddisk berkisar antara 80 GB sampai dengan 200 GB (lebih besar lebih baik untuk penggunaan ke depan)
• NIC FastEthernet atau Gigabit Ethernet
• Memory 2 GB

PROXY SERVER

Spek PC : P3 800 Mhz, Mem 256, HD 30 Gb, 2 buah LAN Card (1 LAN onboard, 1 LAN tambahan)
OS : Mikrotik OS 2.29.XX
ISP : Telkom Speedy (Profesional) 1 line
Modem merk Sanex standard bawaan speedy
Client : 10 komputer

FILE SERVER

• Processor minimal 166 megahertz atau processor yang lebih memilki kecepatan lebih tinngi.
• Sebuah Harddisk yang cepat dan berkapasitas besar atau kurang lebih 10 GB atau lebih. Karena fungsinya sebagai disk server tentunya kapasitas harddisk diusahakan besar singga dapat memenuhi tuntutan jaringan dalam hal penyimpanan file dalam jaringan.

• Sebuah RAID (Redundant Array of Inexpensive Disks).
• Sebuah tape untuk back up data contohnya DAT, JAZ, Zip, atau CDRW.
• Mempunyai banyak port network.
• Kartu jaringan yang cepat dan mempunyai reliabilitas kerja.
• Kurang lebih kapasitas 32 MB memori.
• Contoh Penerapan : Sebagai contoh mengelola pengiriman file database atau pengolah kata dari workstation atau salah satu node, ke node yang lain, atau menerima email pada saat yang bersamaan dengan tugas yang lain. Contohnya penerapan Samba Server pada openSUSE sebagai File Server tanpa PDC/OpenLDAP.

DENGAN SISTEM OPERASI

• Microsoft Windows 2000 Server
• Microsoft Windows 2003 Server
• Microsoft Windows 2008 Server Longhorm
• Microsoft Windows NT
• Linux Operating System
• Unix Operating System
• IBM OS/2 Operating System
• Free BSD.

FTP Server:

Minimal Pentium 3
PS 250 Watt
Ram 256 Mb
HD 10 GB
CD Drive 32 X
NIC 10/100

Mail Server

Processor Intel/AMD 1,5 Ghz 32bit
Memory 1 GB
HardDisk 80 GB SATA
Lan Card 10/100 Mbps

SISTEM OPERASI SERVER

Server merupakan komputer pusat yang dapat melayani semua komputer client yang terhubung dalam jaringan komputer. Sistem operasi server harus mempunyai tingkat keamanan / security yang lebih baik dari pada komputer client. berikut adalah sistem operasi untuk server dalam jaringan komputer.

1. Novell netware merupakan sistem operasi yang dikembangkan oleh Novell yang menggunakan sistem corporativ multitasking yang mampu menjalankan beberapa layanan dalam sebuah komputer.

2. Sistem Operasi Microsoft merupakan sistem operasi yang dikembangkan oleh microsoft. Berikut adalah sistem operasi server buatan microsoft:

Windows NT merupakan sistem operasi jaringan untuk server yang sangat mendukung penggunaan TCP/IP, IPX/SPX, IIS dan protocol yang lain.

Windows 2000 server merupakan sistem operasi yang dikembangkan dari windows NT dengan penambahan active directory yang digunakan untuk melakukan proses manajemen pengguna yang terhubung dalam jaringan. Windows 2000 juga lebih mudah instalasinya dibandingkan windows NT.

Windows Server 2003 merupakan pengembangan dari versi sebelumnya dengan menambahkan fasilitas seperti Active directory dengan framework yang mudah melakukan proses integrasi antara program yang digunakan dalam jaringan, back up file dalam jaringan, dan sistem recovery yang dapat memperbaiki sistem operasi yang terhubung jaringan secara otomatis.

3. MAC OS merupakan sistem operasi yang khusu digunakan untuk komputer product Apple yang memunyai stabilitas yang tinggi untuk komputer server. Beberapa fasilitas lyang disediakan oleh MAC OS antara lain : berbagi printer dan file, service windows, manajemen workgroup, pembaruan server dalam jarak jauh dan lain-lain.

4. Linux merupakan sistem operasi yang tidak berbayar sehingga kebanyakan orang lebih banyak menggunakan sistem operasi ini. kelebihan sistem operasi linux dapat bertahan lama tanpa harus melakukan booting dalam waktu berhari-hari dan lebih aman dari serangan virus.

APLIKASI YANG DIBUTUHKAN UNTUK SERVER

1. DNS Server

Aplikasi yang dibutuhkan untuk membangun sebuah DNS server adalah BIND atau BIND9

2. WEB Server

Aplikasi yang dibutuhkan untuk membangun sebuah WEB Server apache, apache2, apache tomcat, iis, xampp, wampp, phptriad, xitami, dll

3. DATA BASE Server

Aplikasi yang dibutuhkan untuk membangun sebuah DATA BASE Server adalah MySQL, ProSQL, ORACLE

4. SAMBA Server (FILE dan PRINT Server)

Aplikasi yang dibutuhkan untuk membangun sebuah SAMBA server adalah samba atau smb

5. MAIL Server

Aplikasi yang dibutuhkan untuk membangun sebuah MAIL Server adalah PostFix, Dovecot, Courrier, IMAP4, POP3, SMTP, Squirrelmail

6. FTP Server

Aplikasi yang dibutuhkan untuk membangun sebuah FTP Server adalah ProFTPD, VSFTPD

7. PROXY Server

Aplikasi yang dibutuhkan untuk membangun sebuah PROXY Server adalah SQUID atau SQUID3

8. VPN Server

Aplikasi yang dibutuhkan untuk membangun sebuah VPN Server adalah PPTP, OpenVPN

9. DHCP Server

Aplikasi yang dibutuhkan untuk membangun sebuah DHCP Server adalah DCHP, DHCP3-Server

10. NTP Server

Aplikasi yang dibutuhkan untuk membangun sebuah NTP Server adalah NTP, NTP-DATE, NTP-SERVER

Cara Mengganti Tampilan Windows 7 Agar Lebih Menarik

Halo agan" semuanya!.
agan" pasti merasa bosan melihat tampilan windows 7 nya begitu" aja bukan?
ibaratkan kita yg mengenakan pakaian gak pernah diganti, pasti merasa bosan.

nah, disini ane mau berbagi bagaimana caranya untuk merubah beberapa tampilan pada windows 7.
langsung aja kita cekibrot gan...

1. yg pertama, bagaimana cara merubah tampilan booting windowsnya, yaitu dengan cara menggunakan sebuah aplikasi yg bernama Win7 boot updater. aplikasinya gak berat" amat kok, download dulu disini, setelah selesai di download buka aplikasinya dan disitu akan bertampilan seperti dibawah ini.

untuk mengganti tampilan booting, agan pilih "file" yg terletak di sudut kiri atas, lalu pilih load boot skin, setelah itu masukan file animasi yg akan dijadikan animasi booting komputer agan.
setelah itu langsung aja di "apply", selesai deh.


2. nah sekarang cara mengganti icon menu start pada taksbar. caranya cukup mudah, pertama download aplikasinya dulu disini, gak berat" amat kok. setelah itu agan buka aplikasinya.

setelah dibuka, pilih "change" lalu masukan gambar icon nya. jika belum punya silahkan agan download disini. nah, selesai deh.



3. berikut ini adalah gimana caranya mengganti cursor mouse pada windows 7 buat agan".
pertama-tama agan harus mencari seluruh gambar cursornya lewat mbah google. kalo agan merasa capek nyarinya, nih ane kasih linknya disini.

setelah sudah agan download, pada komputer agan, masuk ke desktop=>lalu klik kanan,=>pilih "personalize"=>"change mouse pointer".

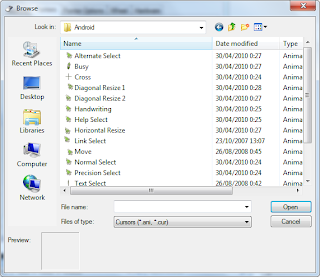

setelah masuk kepada menu mouse pointernya, agan harus menggantinya secara manual dengan cara double klik pada gambar cursor mouse yg ingin diganti, lalu pilih filenya.

pilih filenya, lalu open. selesai deh.

semoga bermanfaat buat agan" semua ya... :D

Kabel UTP

Kabel pasangan berpilin/berbelit (bahasa Inggris: twisted pair cable) adalah sebuah bentuk kabel yang dua konduktornya digabungkan dengan tujuan untuk mengurangi atau meniadakan gangguan elektromagnetik dari luar seperti radiasi elektromagnetik dari kabel pasangan berbelit tak terlindung (UTP cables), dan wicara silang (crosstalk) di antara pasangan kabel yang berdekatan.

Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar mentega tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus. Dalam kabel UTP, terdapat insulasi satu lapis yang melindungi kabel dari ketegangan fisik atau kerusakan tapi, tidak seperti kabel Shielded Twisted-pair (STP), insulasi tersebut tidak melindungi kabel dariinterferensi elektromagnetik.

Kabel UTP memiliki impendansi kira-kira 100 Ohm dan tersedia dalam beberapa kategori yang ditentukan dari kemampuan transmisi data yang dimilikinya seperti tertulis dalam tabel berikut.

Kategori	Kegunaan
Category 1 (Cat1)	Kualitas suara analog
Category 2 (Cat2)	Transmisi suara digital hingga 4 megabit per detik
Category 3 (Cat3)	Transmisi data digital hingga 16 megabit per detik
Category 4 (Cat4)	Transmisi data digital hingga 20 megabit per detik
Category 5 (Cat5)	Transmisi data digital hingga 100 megabit per detik
Enhanced Category 5 (Cat5e)	Transmisi data digital hingga 1000 megabit per detik
Category 6 (Cat6)	Mendukung transmisi di frekuensi 250MHz
Category 7 (Cat7)	Mendukung transmisi di frekuensi 600MHz

Di antara semua kabel di atas, kabel Enhanced Category 5 (Cat5e) dan Category 5 (Cat5) merupakan kabel UTP yang paling populer yang banyak digunakan dalam jaringan berbasis teknologiEthernet.

Kategori 1

Kabel UTP Category 1 (Cat1) adalah kabel UTP dengan kualitas transmisi terendah, yang didesain untuk mendukung komunikasi suara analog saja. Kabel Cat1 digunakan sebelum tahun 1983 untuk menghubungkan telepon analog Plain Old Telephone Service (POTS). Karakteristik kelistrikan dari kabel Cat1 membuatnya kurang sesuai untuk digunakan sebagai kabel untuk mentransmisikan data digital di dalam jaringan komputer, dan karena itulah tidak pernah digunakan untuk tujuan tersebut.

Kategori 2

Kabel UTP Category 2 (Cat2) adalah kabel UTP dengan kualitas transmisi yang lebih baik dibandingkan dengan kabel UTP Category 1 (Cat1), yang didesain untuk mendukung komunikasi data dan suara digital. Kabel ini dapat mentransmisikan data hingga 4 megabit per detik. Seringnya, kabel ini digunakan untuk menghubungkan node-node dalam jaringan dengan teknologi Token Ringdari IBM. Karakteristik kelistrikan dari kabel Cat2 kurang cocok jika digunakan sebagai kabel jaringan masa kini. Gunakanlah kabel yang memiliki kinerja tinggi seperti Category 3, Category 4, atau Category 5.

Category 3

Kabel UTP Category 3 (Cat3) adalah kabel UTP dengan kualitas transmisi yang lebih baik dibandingkan dengan kabel UTP Category 2 (Cat2), yang didesain untuk mendukung komunikasi data dan suara pada kecepatan hingga 10 megabit per detik. Kabel UTP Cat3 menggunakan kawat-kawat tembaga 24-gauge dalam konfigurasi 4 pasang kawat yang dipilin (twisted-pair) yang dilindungi oleh insulasi. Cat3 merupakan kabel yang memiliki kemampuan terendah (jika dilihat dari perkembangan teknologi Ethernet), karena memang hanya mendukung jaringan 10BaseT saja. Seringnya, kabel jenis ini digunakan oleh jaringan IBM Token Ring yang berkecepatan 4 megabit per detik, sebagai pengganti Cat2.

Tabel berikut menyebutkan beberapa karakteristik yang dimiliki oleh kabel UTP Category 3 pada beberapa frekuensi.

Karakteristik	Nilai pada frekuensi 10 MHz	Nilai pada frekuensi 16 MHz
Attenuation (pelemahan sinyal)	27 dB/1000 kaki	36 dB/1000 kaki
Near-end Cross-Talk (NEXT)	26 dB/1000 kaki	23 dB/1000 kaki
Resistansi	28.6 Ohm/1000 kaki	28.6 Ohm/1000 kaki
Impendansi	100 Ohm (±15%)	100 Ohm (±15%)
Kapasitansi	18 picoFarad/kaki	18 picoFarad/kaki

Category 4

Kabel UTP Category 4 (Cat4) adalah kabel UTP dengan kualitas transmisi yang lebih baik dibandingkan dengan kabel UTP Category 3 (Cat3), yang didesain untuk mendukung komunikasi data dan suara hingga kecepatan 16 megabit per detik. Kabel ini menggunakan kawat tembaga 22-gauge atau 24-gauge dalam konfigurasi empat pasang kawat yang dipilin (twisted pair) yang dilindungi oleh insulasi. Kabel ini dapat mendukung jaringan Ethernet 10BaseT, tapi seringnya digunakan pada jaringan IBM Token Ring 16 megabit per detik.

Tabel berikut menyebutkan beberapa karakteristik yang dimiliki oleh kabel UTP Category 4 pada beberapa frekuensi.

Karakteristik	Nilai pada frekuensi 10 MHz	Nilai pada frekuensi 20 MHz
Attenuation	20 dB/1000 kaki	31 dB/1000 kaki
Near-end Cross-Talk	41 dB/1000 kaki	36 dB/1000 kaki
Resistansi	28.6 Ohm/1000 kaki	28.6 Ohm/1000 kaki
Impedansi	100 Ohm (±15%)	100 Ohm (±15%)
Kapasitansi	18 picoFarad/kaki	18 picoFarad/kaki

Category 5

Kabel UTP Category 5 (Cat5) adalah kabel dengan kualitas transmisi yang jauh lebih baik dibandingkan dengan kabel UTP Category 4 (Cat4), yang didesain untuk mendukung komunikasi data serta suara pada kecepatan hingga 100 megabit per detik. Kabel ini menggunakan kawat tembaga dalam konfigurasi empat pasang kawat yang dipilin (twisted pair) yang dilindungi oleh insulasi. Kabel ini telah distandardisasi oleh Electronic Industries Alliance (EIA) dan Telecommunication Industry Association (TIA).

Kabel Cat5 dapat mendukung jaringan Ethernet (10BaseT), Fast Ethernet (100BaseT), hingga Gigabit Ethernet (1000BaseT). Kabel ini adalah kabel paling populer, mengingat kabel serat optik yang lebih baik harganya hampir dua kali lipat lebih mahal dibandingkan dengan kabel Cat5. Karena memiliki karakteristik kelistrikan yang lebih baik, kabel Cat5 adalah kabel yang disarankan untuk semua instalasi jaringan.

Karakteristik	Nilai pada frekuensi 10 MHz	Nilai pada frekuensi 100 MHz
Attenuation	20 dB/1000 kaki	22 dB/1000 kaki
Near-end Cross-talk	47 dB/1000 kaki	32.3 dB/1000 kaki
Resistansi	28.6 Ohm/1000 kaki	28.6 Ohm/1000 kaki
Impendansi	100 Ohm (±15%)	100 Ohm (±15%)
Kapasitansi	18 picoFarad/kaki	18 picoFarad/kaki
Structural return loss	16 dB	16 dB
Delay skew	45 nanodetik/100 meter	45 nanodetik/100 meter

Enhanced Category 5

Kabel ini merupakan versi perbaikan dari kabel UTP Cat5, yang menawarkan kemampuan yang lebih baik dibandingkan dengan Cat5 biasa. Kabel ini mampu mendukung frekuensi hingga 250 MHz, yang direkomendasikan untuk penggunaan dalam jaringan Gigabit Ethernet, meskipun menggunaan kabel UTP Category 6 lebih disarankan untuk mencapai kinerja tertinggi.
